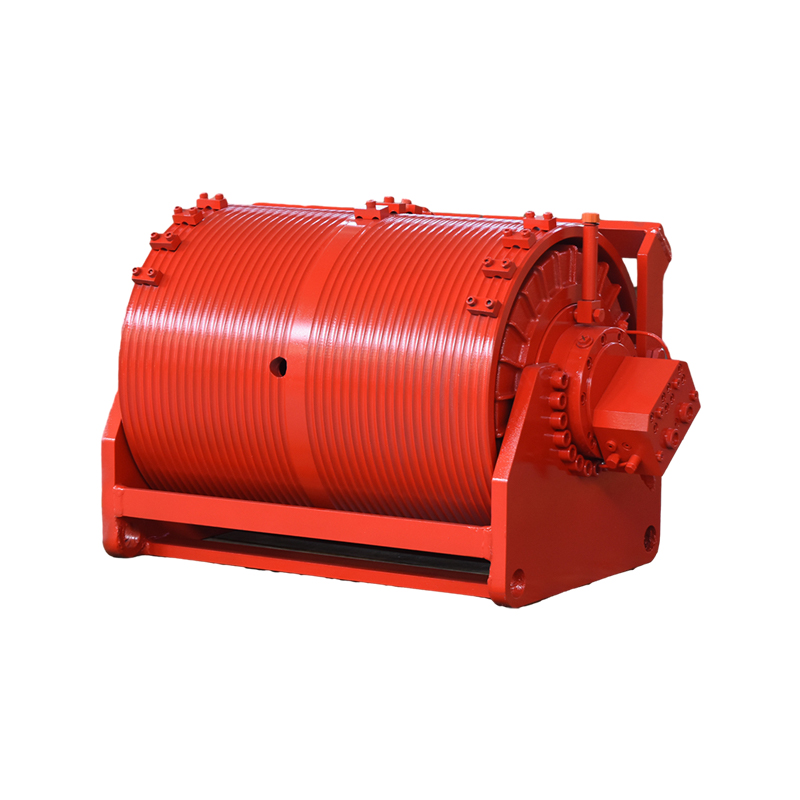

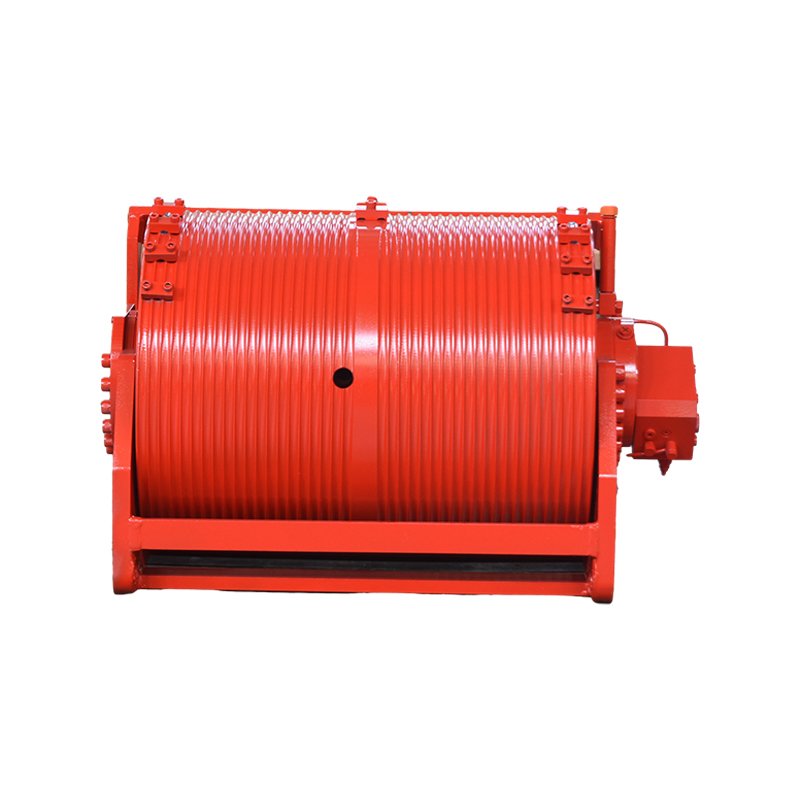

Hydraulický navijak poháňaný ľudskou posádkou série IYJ-ZZ

IYJ-ZZ Series Hydraulický navijak s dvojitými brzdami je nezávisle vyvinutý našou spoločnosťou, požiadal o niekoľko vynálezov a patentov na úžitkové modely a získal certifikáciu značky „Made in Zhejiang“. Pozostávajú najmä z axiálneho piestového hydraulického motora, dvoch hydraulických viackotúčových bŕzd typu Z a planetovej prevodovky typu C alebo KC, spojky, bubna, nosného hriadeľa a rámu. Hydraulické motory si môžu vybrať rôzne rozdeľovače podľa pracovných podmienok, ako je ventil preťaženia vyvažovacieho ventilu, smerový ventil na ovládanie rýchlosti otočného ventilu a ďalšie funkcie.
Táto séria navijakov sa vyznačuje kompaktnou a elegantnou postavou, malými rozmermi a ľahkou, vysokou efektivitou a výkonom, nízkou hlučnosťou a dobrou prevádzkovou výkonnosťou a dve jediné brzdy dodávajú navijakom dobrú bezpečnosť. Toto séria hydraulických navijakov bola schválená spoločnosťami CCS a BV a môžu byť použité na pobrežné aplikácie pre živých ľudí. Technické špecifikácie sa riadia medzinárodnými dohovormi o námornom práve. Hydraulické navijaky série IYJ-ZZ sa dobre predávajú v čínskej spoločnosti a vyvážajú sa aj do Singapuru, Holandska a ďalších oblastí v Číne. svet.

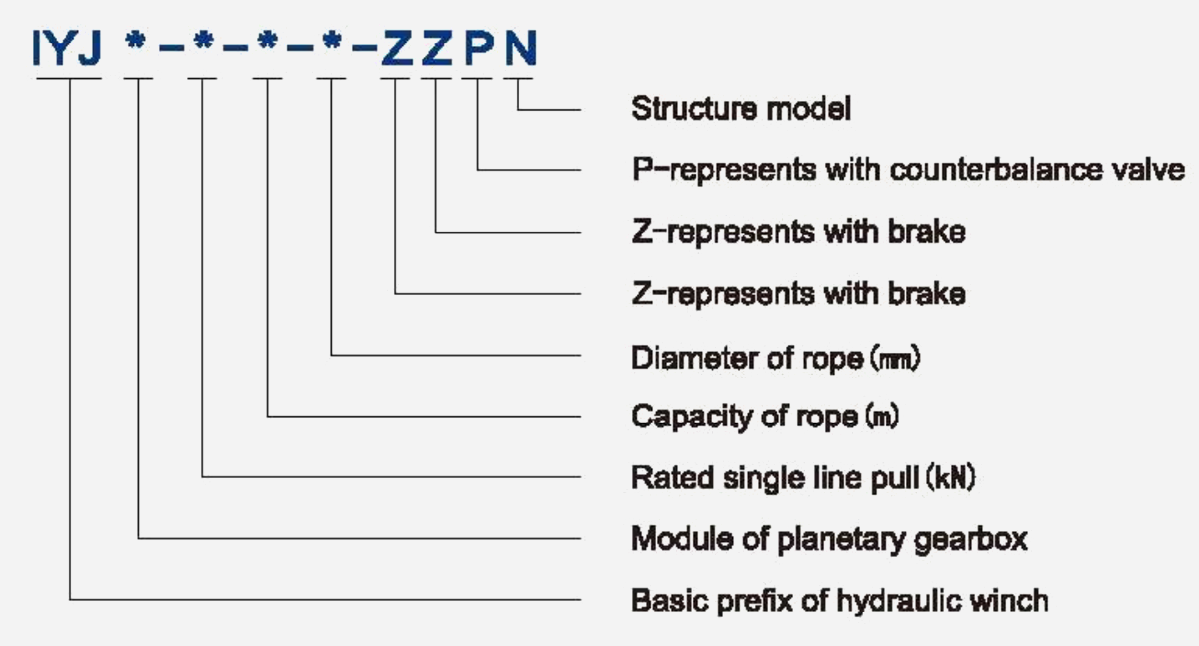

Možnosti modelu: Príklad možností:
IYJ33.75-60-172-18-ZZPN znamená, že hydraulický navijak využíva planétovú prevodovku v dvoch úrovniach a moduly prevodovky sú 3 a 3,75, menovitý jeden ťah na 1. vrstve je 60 kN, kapacita bubna je 172 m, lano priemer je 18mm, navijak je osadený brzdou, protizávažím a model konštrukcie je N.

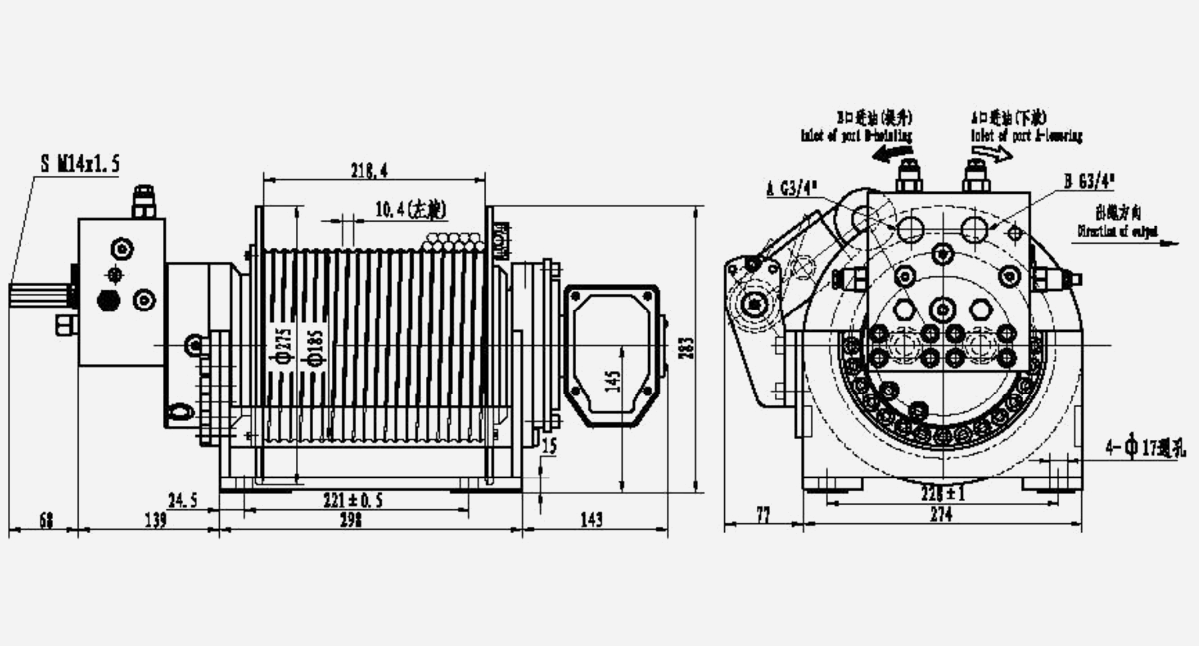

TYP: IYJ22-ZZ


Pracovný stav

Prepravte náklad

Nosiť ľudí

Vrstva lana

2

2

Ťahanie lana 1. vrstvy (KN)

13

6.5

Rýchlosť lana prvej vrstvy (m/min)

32

32

Celkový výtlak (ml/r)

556

556

Menovitý tlak systému (bar)

180

90

Pomp Supply Prietok oleja (l/min)

32

Priemer lana (mm)

10

Kapacita bubna (m)

27

Model hydraulického motora

IAM18

Model prevodovky (pomer)

KC22(i=30,89)

Statický brzdný moment motora (Nm)

600

Statický brzdný moment bubna (Nm)

3100

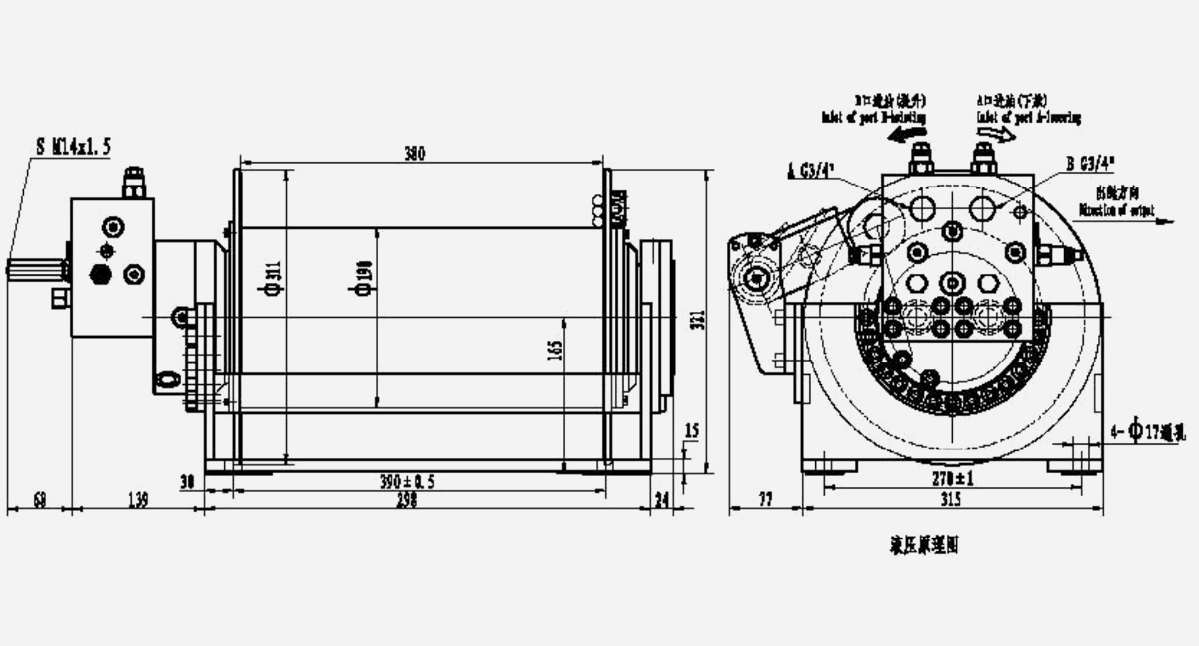

TYP: IYJ33-ZZ

Pracovný stav

Prepravte náklad

Nosiť ľudí

Vrstva lana

3

3

Ťahanie lana 1. vrstvy (KN)

13

6.5

Rýchlosť lana prvej vrstvy (m/min)

30

30

Celkový výtlak (ml/r)

810

810

Menovitý tlak systému (bar)

150

75

Pomp Supply Prietok oleja (l/min)

43

Priemer lana (mm)

11

Kapacita bubna (m)

70

Model hydraulického motora

IAM18

Model prevodovky (pomer)

KC22(i=45)

Statický brzdný moment motora (Nm)

600

Statický brzdný moment bubna (Nm)

3100

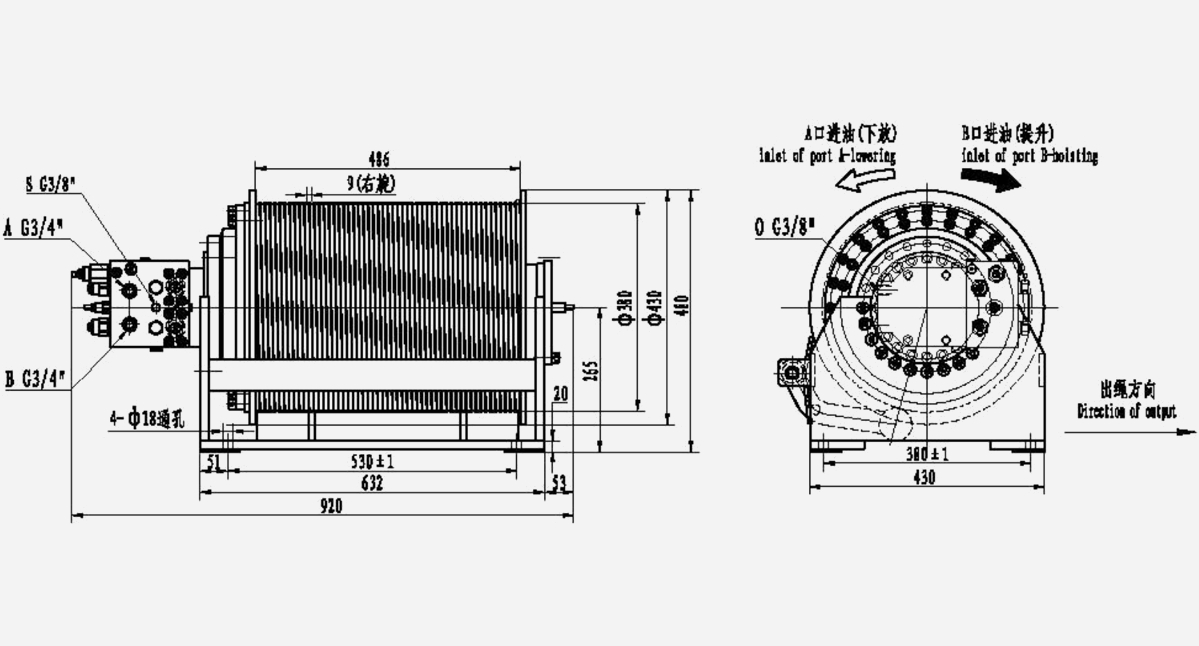

TYP: IYJ333-ZZ

Pracovný stav

Prepravte náklad

Nosiť ľudí

Vrstva lana

1

1

Ťahanie lana 1. vrstvy (KN)

5

2.5

Rýchlosť lana prvej vrstvy (m/min)

72

72

Celkový výtlak (ml/r)

954

954

Menovitý tlak systému (bar)

100

50

Pomp Supply Prietok oleja (l/min)

61

Priemer lana (mm)

8

Kapacita bubna (m)

60

Model hydraulického motora

IAM52

Model prevodovky (pomer)

KC33(i=18,38)

Statický brzdný moment motora (Nm)

400

Statický brzdný moment bubna (Nm)

9500

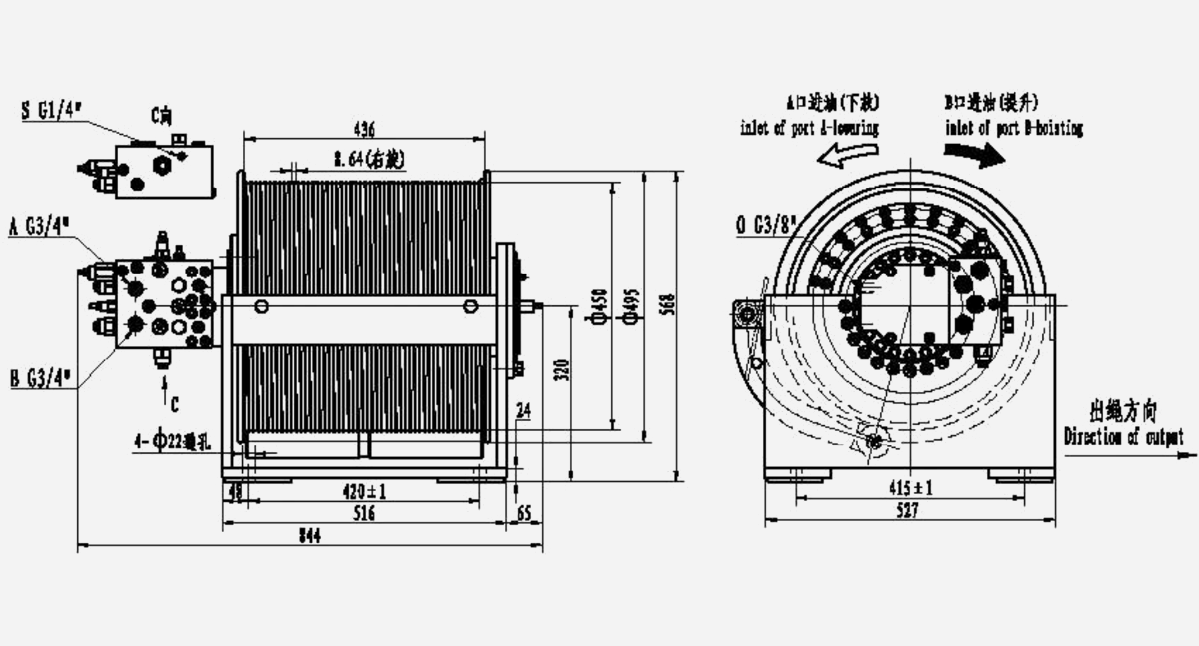

TYP: IYJ2.53.753.75-ZZ

Pracovný stav

Prepravte náklad

Nosiť ľudí

Vrstva lana

1

1

Ťahanie lana 1. vrstvy (KN)

7

3.5

Rýchlosť lana prvej vrstvy (m/min)

74

74

Celkový výtlak (ml/r)

954

954

Menovitý tlak systému (bar)

160

80

Pomp Supply Prietok oleja (l/min)

62

Priemer lana (mm)

8

Kapacita bubna (m)

70

Model hydraulického motora

IAM52

Model prevodovky (pomer)

KC22(i=18,38)

Statický brzdný moment motora (Nm)

400

Krútiaci moment statickej brzdy bubna (Nm)

9500
